Общи положения
METS, включваща отразяващата колимираща оптика, черно тяло с удължена зона и моторизирано целево колело, представлява базиран на на колиматор стенд за изпитвания, който осигурява бързо и надеждно изпитване на повторяеми и обективни резултати.
METS се използва в процеса на производство и обслужване на електрооптични диаскопи във видимите и инфрачервени вълнови честоти.
Предназначение
Предназначението на системата METS е да позволи изпитване на камери за далечни разстояния на закрито, без да е необходимо те да бъдат позиционирани срещу далечни пейзажи на открито. Това се прави чрез колимиращо оптично устройство, което проектира целите, сякаш се появяват в безкрайност.

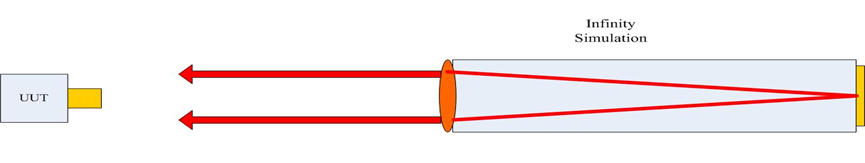

Както се вижда на изображението по-долу, METS се поставя на оптична маса, пред камерата, подлежаща на изпитването (UUT), така че тя да гледа в оптичния път на колиматора. Придобитото от UUT изображение се показва на монитор и се преглежда от потребителя.
 | METS |
Камера- UUT | |
Монитор |
Излъчващи източници
Проектираните цели са осветени с два вида незадължителни източници на излъчване:
- IR източник – черно тяло – използва се за термокамери.
- Видим източник – халогенна лампа, подсветка или сфера за интеграция. Използва се за дневни камери за наблюдение.

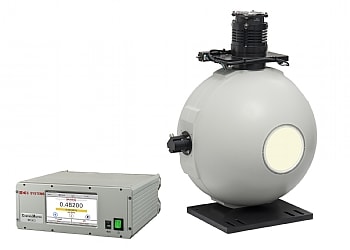

Фигура1: Пример за интегрираща сфера

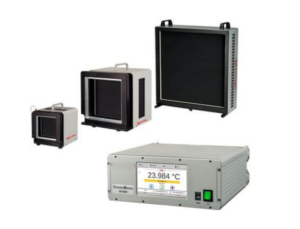

Фигура2 : Пример за черно тяло
Незадължителни цели
Различните параметри, които се изпитват, изискват различни специфични цели, разположени във фокалната равнина на колиматора. Системата METS има допълнително моторизирано целево колело с 6-12 пластини за бърза смяна на проекцията на целта.
Параметри, подлежащи на изпитване
Следните параметри могат да се измерват на системата METS въз основа на проектираната цел.
За дневна камера:
- Функция за трансфер на модулация (MTF)
- Ниво на сивото (линейност)
- Еднородност
- Резолюция
- Изкривяване
- 3-D шум
- SNR
- FOV
- IFOV
За термокамерата:
- Минимално разрешима температурна разлика (MRTD)
- Минимално откриваемо температурно отклонение (MDTD)
- Шумово еквивалентна температурна разлика (NETD)
- Функция за трансфер на модулация (MTF)
- Функция за прехвърляне на сигнала (SiTF)
- Задържане на зрението (LOS)
- Еднородност

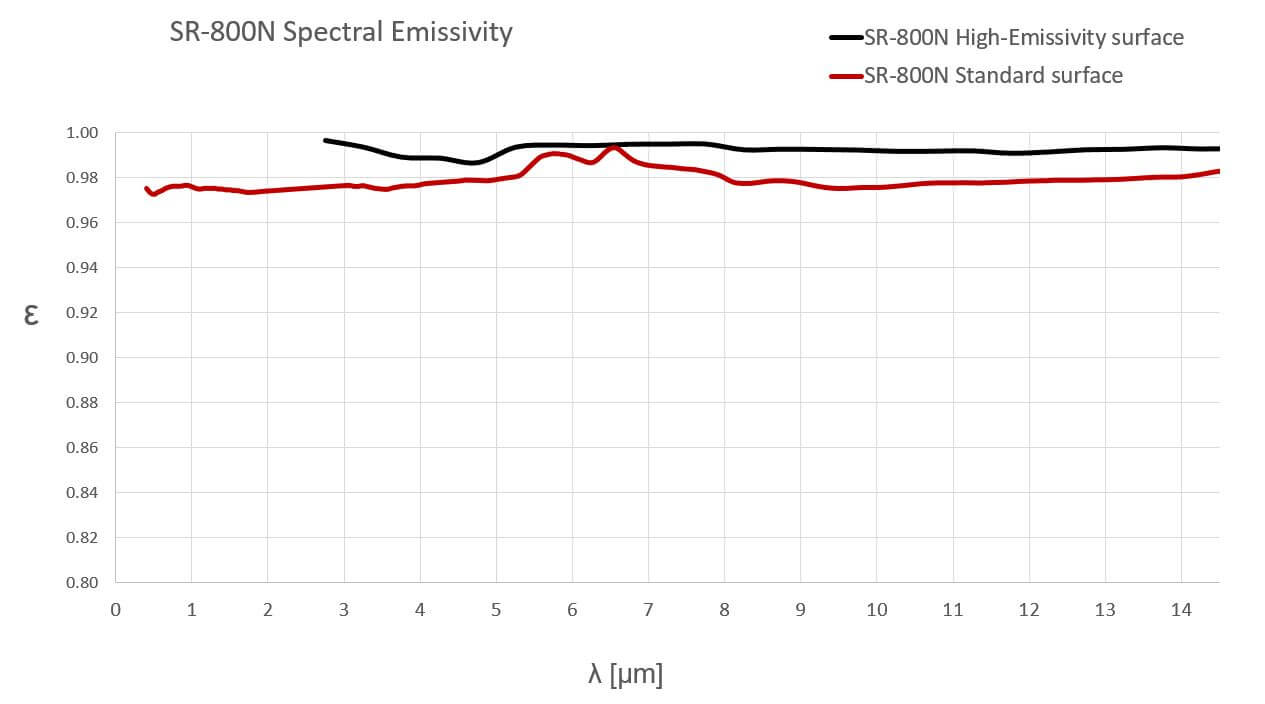

- Технологична иновация: Измерването на температурата се извършва директно в излъчващата глава, след което данните се изпращат дигитално към контролера. Това елиминира шумовете и грешките, характерни за аналоговия пренос на данни
- Стандарт NIST: Всеки продукт се доставя със сертификат за калибриране, проследим до NIST (Национален институт за стандарти и технологии на САЩ), което гарантира международно призната точност.
Конфигурируемост:
- Размери: От малки 2-инчови до масивни 40х40-инчови излъчващи повърхности.
- Температурни режими: Възможност за работа в абсолютен режим (фиксирана температура) или диференциален режим (температурна разлика спрямо околната среда).
- Опция за азотен поток: Моделите за ниски температури (LT) разполагат с вход за азот, за да се предотврати образуването на конденз или скреж по повърхността.
- Контролер ControlMaster: Модерен 19-инчов контролер с голям цветен сензорен дисплей, поддържащ Ethernet и RS-232 комуникация за отдалечено управление.
Основни характеристики:
Поддържа стандартни размери на излъчвателя (тип „черно тяло“) от 2″ до 40″. Други размери са налични при запитване.
Превъзходна точност.
Излъчваща повърхност с висока степен на хомогенност.
Широк диапазон на радиационните температури.
Работа в широк диапазон от температури на околната среда.
Взаимозаменяеми глава и контролер.
Разделителна способност в миликелвини (mK).
Конфигурируема разделителна способност и стабилност.
Ниско ниво на акустичен шум.
Вход за азот за създаване на инертна атмосфера при нискотемпературните (LT) модели.
Налична опция с двойна глава (един контролер с две черни тела).
Функции на контролера:
Голям цветен LCD дисплей със сензорен потребителски интерфейс.
Възможност за управление на до четири моторизирани устройства.
Сертифициран по MIL-T-28800D, CE и FCC.
Компактен, преносим контролер.
Включен комплект за 19-инчов рак монтаж (rack-mount) за ControlMaster.
Комуникационни портове: Ethernet, RS-232 (опционално GPIB).
Опция за избор на светъл или тъмен фон на интерфейса.
Включен софтуер за дистанционно управление.
ILET (Intermediate-Level Electro-Optical Tester) е проектиран за динамични среди, където се изисква мобилност без компромис с прецизността.
Фамилията тестови системи ILET (Intermediate-Level Electro-Optical Tester) на S.N. Vita е идеално пригодена за провеждане на оптични изпитвания на междинно ниво (I-level) и лабораторни тествания.
Преносими, компактни и компютъризирани, тестерите ILET могат да бъдат монтирани на превозно средство, осигурявайки цялостно тестване на термовизионни камери и сензори за видима светлина директно на терен. Това намалява необходимостта от използване на ремонтни бази на ниво депо (D-Level).
Основната конфигурация на ILET включва колиматор, източник на лъчение (тип „черно тяло“ и/или източник на видима светлина) и диск с мишени (ръчен или моторизиран).
ILET е лесен за експлоатация, когато е интегриран със софтуера CTE на S.N. Vita (опционален), което минимизира времето за изпълнение на тестовете и максимизира обективността и повторяемостта на резултатите.
Тестерите запазват своята точност в широк диапазон от температури на околната среда. Благодарение на изключителните характеристики и гъвкавостта на ILET, системата е полезна за разнообразни приложения, като например изпитвания в климатични камери, на производствени линии и в полеви условия.
- Преносим
- Лесен за експлоатация.
- Усилена конструкция, проектирана съгласно стандарт MIL-STD 810G (за транспортиране като закрепен товар).
- Възможност за монтаж върху статив (триножник).
- Пълно компютърно управление на всички функции чрез софтуера за автоматизирани тестове CTE на S.N. Vita (опция).
- Опционални модели ILET, оборудвани за работа в климатична камера.
MetCam е революционна система за безопасност, която комбинира инфрачервена детекция с усъвършенствани алгоритми за изкуствен интелект.
MetCam е напълно интегрирано устройство за количествена оптична визуализация на газ (QOGI), което повишава безопасността на обекта чрез непрекъснат мониторинг за течове, обхващайки голям обем и локализирайки и сигнализирайки при наличие на облаци от опасни газове.
MetCam също така открива и малки емисии, което позволява провеждането на ефективни операции по превантивна поддръжка.
MetCam е сертифициран за инсталиране във взривоопасни зони (Zone 1, Class I Div 1).
MetCam открива течове на метан в различни фази на природния газ (природен/втечнен/компресиран) в съоръжения като:
- Компресорни станции;
- Технологични модули (skids) за природен газ;
- Инсталации за газификация/втечняване на LNG (втечнен природен газ);
- Станции за зареждане с LNG и CNG (компресиран природен газ).
Видеоизходът и алармените сигнали от MetCam се визуализират и записват в контролната зала чрез стандартен ONVIF интерфейс.
На борда на MetCam е наличен стандартен за индустрията 4-20 mA изход, осигуряващ безпроблемна интеграция в съществуващи алармени системи.
MetCam използва усъвършенствани алгоритми за работа в тежки експлоатационни условия и за минимизиране на фалшивите аларми.
MetCam е надеждно устройство без нужда от техническа поддръжка, с изключение на периодично външно почистване.
Предимства:
- Автоматично откриване на течове на метан 24/7/365.
- Оценява степента на опасност, като определя количествено размерите и концентрацията на газовия облак.
- Визуализира газовия облак и източника на теча върху видео в реално време (live video).
- Вграден алармен изход по индустриален стандарт 4-20 mA.
- Стандартен GigE интерфейс за връзка на големи разстояния с контролната зала.
- Опционален WiFi интерфейс.
- Запис на събитията (инцидентите) във вътрешна памет.
- Устойчив на тежки условия на околната среда, съответствие със стандарт IP66.
- Самокалибриращо се устройство с ниски разходи за поддръжка.
- Сертифициран за опасни зони / експлозивна атмосфера (Zone 1 / Class I, Div.1).
- Осигурява видео стрийминг за пълна ситуационна осведоменост.
